常見問題

 我們利用硅膠使用模具硅膠制作硅膠產(chǎn)品時需要調(diào)整合適的軟硬度，才能制作出合格的產(chǎn)品。硅膠的硬度需要結(jié)合產(chǎn)品的特點進行調(diào)整，太軟和太硬都不行。硅膠硬度如何調(diào)整呢？下面宏圖硅膠教你兩個方法：

方法一：采用相對較高硬度的硅膠和較低硬度的硅膠，二者按照一定比例混合調(diào)配;一般是在較硬硅膠的情況下，如50度(邵氏硬度)硬度硅膠和30度硬度硅膠混合后，硅膠的硬度約為40度。

方法二：我們一般情況下可使用硅油降低硅膠硬度。但是在實際應(yīng)用中，如果加入硅油比來破壞硅膠的分子量、抗撕裂性和抗拉強度，就會發(fā)生相應(yīng)的劣化，從而影響硅膠模具的使用壽命。此外，過大比例的硅油也會導(dǎo)致硅橡膠模具容易變形。因此，一般硅膠與硅油的比例不超過5%，并盡可能添加更大粘度的硅油，如果硅油含量超過5%，請用少量確定是否可以使用。

最后，說一些相對柔軟一些的硅膠一般用于制作軟硅膠產(chǎn)品，如硅膠捏捏樂、硅膠面膜、硅膠胸貼/胸墊等等。

肯定有人會問到，硅膠硬度最低范圍和最高范圍能做到多少度?硅膠最低硬度可做到5度左右(一般是液體硅膠)，而硅膠產(chǎn)品最高硬度可做到80度左右(值得注意的這樣高硬度的硅膠產(chǎn)品，會非常的脆)。通常，當(dāng)硅膠硬度在30度時，硅膠的流動性、撕裂強度和伸長率是最佳的度數(shù);當(dāng)硅膠硬度超過40度時，做出來的硅膠產(chǎn)品，其撕裂強度和伸長率都會呈直線下降趨勢。

 如果此刻讓你調(diào)節(jié)自己硅膠產(chǎn)品的硬度，你知道該如何操作了嗎？更多操作細(xì)節(jié)說明請聯(lián)系我們宏圖硅膠，我們可在線給你答疑解惑。

我們生產(chǎn)硅膠產(chǎn)品必不可少的就是模具硅膠，模具硅膠使用時間久了之后，就容易導(dǎo)致模腔腐蝕、污垢，雖然硅膠制品模具是采用中碳鋼材質(zhì)，能夠耐住高溫高壓，但是會對硅膠制品在成型時的脫模性能造成影響，也對產(chǎn)品外觀產(chǎn)生影響。為了防止這種情況出現(xiàn)，宏圖硅膠建議定期對模具進行清洗。模具硅膠該如何清洗呢？讓宏圖硅膠來告訴你。

選用合適的洗模砂：首先為亮面的產(chǎn)品模具選用120#玻璃紗，為霧面的產(chǎn)品選用80#金剛砂或者70%玻璃紗+30%金剛砂混合而成的混合砂。

噴砂機操作：將洗模砂倒入噴砂機中，并將需要洗模的硅膠制品模具放入噴砂機，打開噴砂機的電源、照明燈、氣壓等開關(guān)。

對模腔進行處理：最后手持噴砂頭垂直對準(zhǔn)模腔，高度距離為30mm左右，均勻?qū)枘z制品模具的模腔進行噴砂處理，并按模腔的排列順序移動噴砂頭，完成所有模腔的噴砂處理。

定期清洗硅膠模具，不僅能夠更好的保證產(chǎn)品質(zhì)量，也能夠提高生產(chǎn)效率。
 上面的清洗模具硅膠的方法不知道你都學(xué)會了嗎？沒學(xué)會不要緊，可關(guān)注我們宏圖硅膠，咨詢我們客服，我們將在線為你排憂解難。

說起硅膠，宏圖小編估計很多人都聽說過，接觸過以及使用過。其實硅膠在現(xiàn)今社會上運用的領(lǐng)域特別廣泛。關(guān)于硅膠材質(zhì)是什么做的。深圳宏圖小編給大家講解下。那么，硅膠材質(zhì)是什么做的呢？

硅膠材質(zhì)是一個統(tǒng)稱，按照化學(xué)性質(zhì)可分為有機硅膠和無機硅膠。但有機硅膠的運用領(lǐng)域更為廣泛。它屬于非晶態(tài)物質(zhì)，其化學(xué)分子式為baimSiO2·nH2O;除強堿、氫氟酸不與任何物質(zhì)發(fā)生反應(yīng)，不溶于水和任何溶劑，無毒無味，化學(xué)性質(zhì)穩(wěn)定。具有開放的多孔結(jié)構(gòu),吸附性強,能吸附多種物質(zhì)。

硅膠主要成分是二氧化硅。因具有很強的吸附能力，所以在使用過程中硅膠吸附了介質(zhì)中的水蒸氣、或其他有機物質(zhì)等，發(fā)生物理的變化。硅膠是環(huán)保型材料，可重復(fù)再生使用。

在這里，宏圖小編也分享硅膠的常見用途。硅膠可運用于禮品玩具、廚具、母嬰用品、空氣凈化、汽車配件、硅膠假肢、硅膠模具、建筑材料、硅膠日用品、醫(yī)療設(shè)備、航天軍工等等。詳細(xì)需求可聯(lián)系我們宏圖專員進行了解哦。

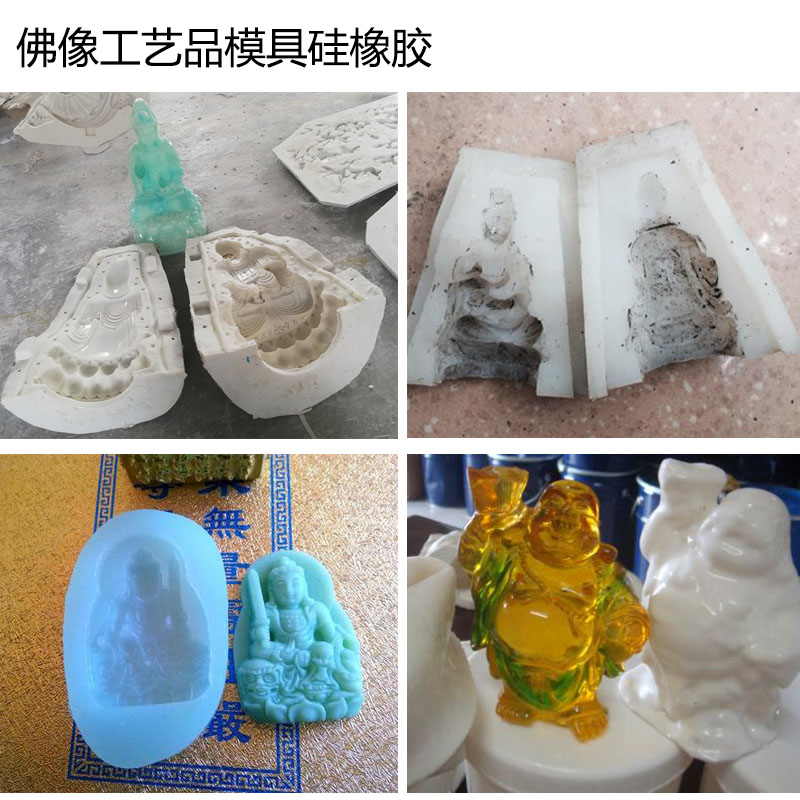

工藝品模具硅膠的主要成分是二氧化硅。是流動性液體硅膠材料，具有易操作、流動性好、且成型后有彈性韌性、不易變形等特點。通常用于玩具行業(yè)、工藝禮品行業(yè)、輪胎行業(yè)、建筑材料行業(yè)、仿古建筑行業(yè)、樹脂工藝行業(yè)、攀巖行業(yè)、蠟燭以及手工皂行業(yè)。優(yōu)質(zhì)的硅膠通過食品級FDA、RoHS食品級和環(huán)

保認(rèn)證，可用于蛋糕、巧克力、翻糖、糖果等行業(yè)。工藝品模具硅膠按照性能屬性可分為縮合型模具硅膠和加成型模具硅膠。

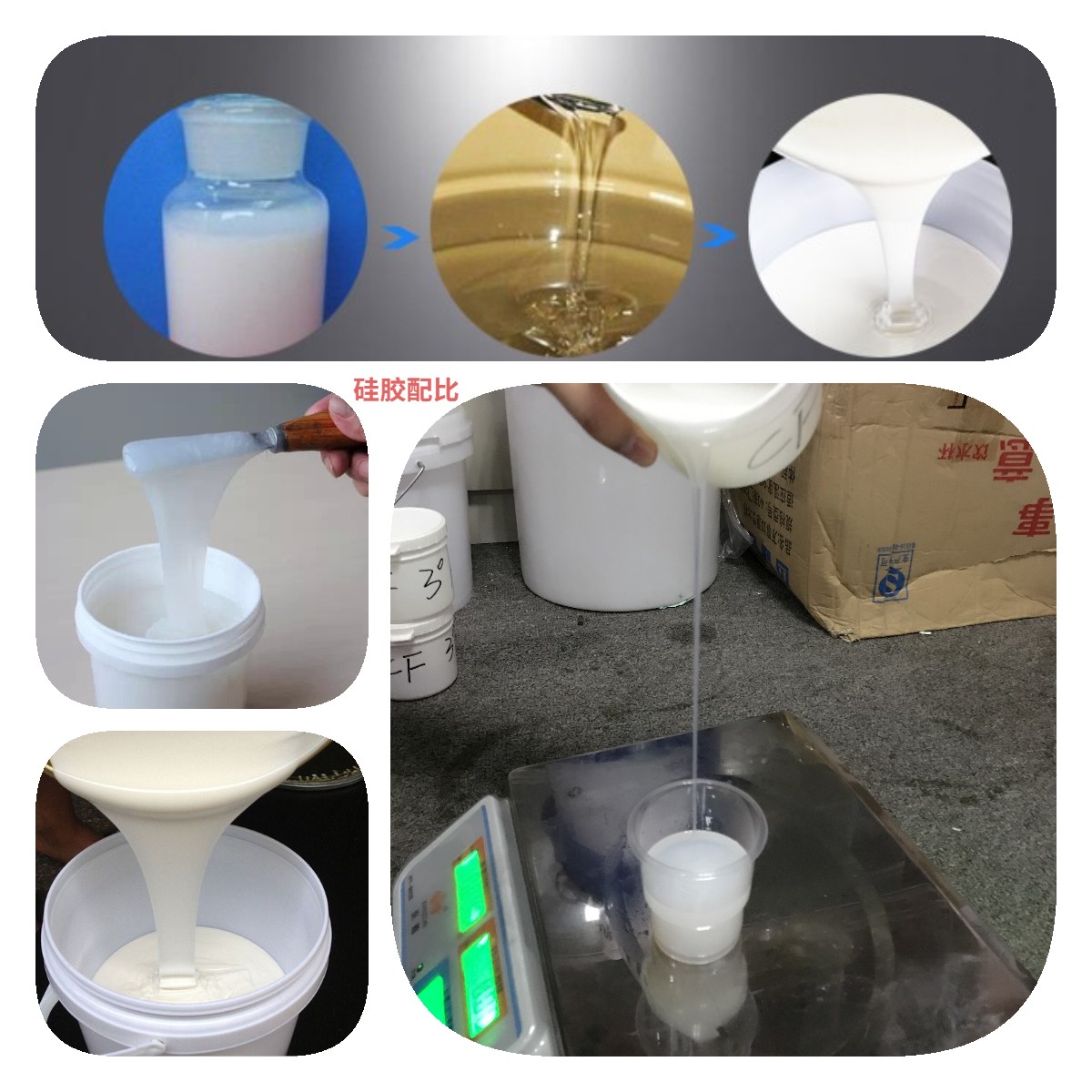

縮合型硅膠：配比為100:2-3添加固化劑攪拌后真空脫泡使用。其特點是易操作，成型后抗撕拉性強、翻模次數(shù)多，線收縮率可控制在0.003，室溫25度條件下，固化在5-8小時。硅膠材料可按需求調(diào)整顏色、硬度、粘度、操作時間、固化時間等。

加成型硅膠：是AB雙組份硅膠，使用是按照A與B的重量為1:1進行攪拌后真空脫泡使用，其特點是粘度小，流動性強，在縮合型的性能基礎(chǔ)上更強。復(fù)制精密度高。硅膠硬度可調(diào)0-60度，特殊用途可調(diào)至0度以下。加成型硅膠線收縮率可控制在0.001，室溫25度條件下固化3-4小時，也可加溫固化（80-120°只需加溫10-15分鐘即可完全固化）。當(dāng)然，硅膠材料也可按需求調(diào)整顏色、硬度、粘度、操作時間、固化時間等。

宏圖硅膠小編的分享就先到這里，您們?nèi)粜枰私飧啵芍苯幼稍兟?lián)系到我們。我們不僅研發(fā)生產(chǎn)和供應(yīng)材料，也能給您們提供技術(shù)上的支持幫助。

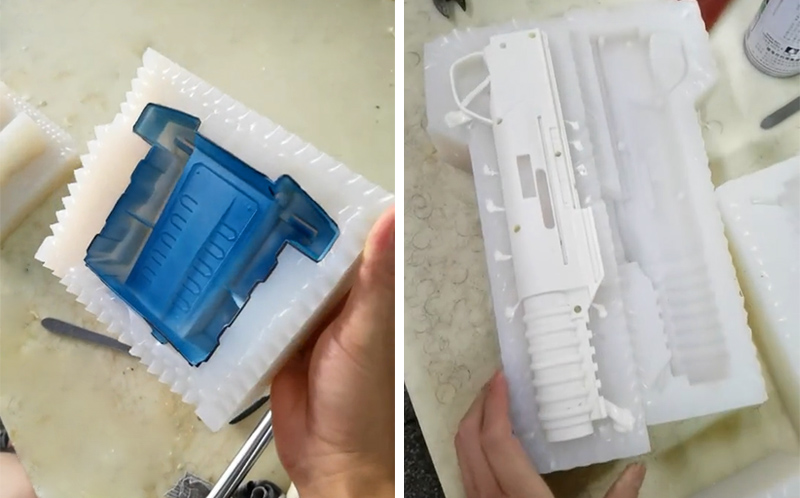

模具硅膠什么成分組成的？模具硅膠它是雙組份液體硅膠，簡稱RTV-2硅膠與RTV-1硅膠相對，它由硅膠與固化劑組成，而模具硅膠又可分為縮合型硅膠與加成型硅膠，而它們的固化劑成分又有所不同。

縮合型模具硅膠由液體硅膠與有機錫固化劑組成，它們都呈液體狀，只有兩者按照100:2~5的重量配比比例并均勻攪拌才使得兩者固化為模具硅膠。

加成型模具硅膠則由液體硅膠與鉑金固化劑組成，它們也都是液體狀，兩者是按照1:1的重量配比比例并均勻攪拌才能固化為模具硅膠。

那么它們兩者有什么不同呢？縮合型硅膠的固化過程只能是室溫固化，即在18~25攝氏度靜置24小時才能完成固化，而加成型硅膠能室溫固化也能加溫固化，放入90攝氏度的烤箱內(nèi)10分鐘即可完成固化；其次縮合型模具硅膠有刺激性氣味，而加成型硅膠無味，這是最好的區(qū)別方法。

因為模具硅膠擁有活躍的化學(xué)性質(zhì)，所以不能再抽完煙后操作液體硅膠，也不能在明火場景下操作硅膠，更不能接觸有毒有害的氣體及重金屬，要不然整個模具硅膠會報廢。
